第一章 项目概述

一、前言

    武汉市九峰还建社区二期三区共建有11栋生活住宅，一栋商业楼。

目前该区处于智能化规划阶段，为保证小区人员及车辆安全，我们将根据甲方要求和住宅小区的实际情况为小区设计一套智能数字监控系统。监控原则为：小区主要出入口，单元门出入口，楼道电梯内，周边围墙、地下车库等，对这些部位进行全天候实时监控。

二、设计原则

     本设计方案遵循功能齐全、性能稳定、可靠实用、技术先进的原则，综合考虑设计、施工及维护保养等因素，并为以后的扩建预留接口。本项目设计具有以下几大优势：

     先进性：主设备均用大华品牌，辅材用国内知名品牌一舟线缆。

     实用性：系统支持用户网络监控需求，可多用户画面实时监控、远程监控、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户监控需求。

     兼容性：系统采用传统模拟加数字混合构架，可与小区其他分区监控系统结合，在后台留有与停车道闸系统的预留接口。

      扩展性：系统组网灵活，适合在局域网、广域网和无线网络中使用，在后端设备中采用模块化设计，留有冗余，在用户系统升级时，只需增加前端设备，进行相应的软件升级即可。

  本系统设备控制需要高效率、准确及可靠。通过监控中心控制机房可对各子系统运行情况进行跟踪和维护，即可节约人力成本又可以减少设备维护费用，从而提高监控的整体力度和综合管理水平。

第二章视频监控系统设计方案

一、系统设计方案

九峰还建社区视频监控系统主要由：前端摄像部分、传输系统、后端存储控制、后端显示部分四大部分系统构建而成。系统有由总控制室控制，负责整个系统的操作，实现整个视频监控系统的所有功能。

1.1前端摄像部分

1.1.a摄像机点位分布原则：小区出入口是公共安全重点监控部位。小区各主干道及路口。小区内楼栋各单元门入口附近。小区楼道电梯内。小区周边院墙。地下车库。

1.1.b摄像机选型原则：小区出入口采用大华红外高清枪式摄像机；对于九峰还建小区内主干道及交叉路口采用大华红外匀速球形摄像机；小区单元门入口使用大华标清枪式摄像机；小区电梯内采用大华半球摄像机；小区周边院墙采用大华红外一体摄像机与红外电子对射系统做为周边安全防范系统。地下车库采用大华红外枪式摄像机。

1.2传输系统

本项目传输系统采用传统模拟+数字相混合的模式进行设计，即节省了投资，又可最大范围内覆盖到小区各个重要监控点位。

1.2a视频信号传输：采用同轴电缆传输视频信号，把终端现场摄像机采集到得视频信号传送到中心控制室，采用SYV-75-5视频同轴电缆传输视频信号。

1.2b 控制信号传输：采用编码控制将全部控制命令数字化后再传输到控制设备后，通过解调后还原成直接控制量。

1.2c光纤线缆传输：由于同轴电缆自身的衰减特性，在远距离传输时超过100米左右就会有信号衰减的现象，所以我们设计前端摄像信号机集中传输到视频光端机后再用光纤线缆长距离传输到控制机房。

1.3 后端存储控制系统

    1.3a监控硬盘录像机系统：监控硬盘录像机设置于系统监控中心内，所有摄像机视频信号通过传输系统传输到主控中心后，通过硬盘录像机进行图像存储，画面分割后信号输出到显示系统上去。硬盘录像机上存储所有小区内监控终端的视频记录，可以实现定时连续录像、动态报警录像、传感报警录像等多种功能。数字硬盘录像机的控制软件提供有多种模块功能，电子地图模块、视频报警模块等，适用于现有任何网络。可扩展多级分控，可随时抓拍打印图像。根据内置监控硬盘的大小可存储的录像保存时间15天到2个月不等。软件登陆界面采取密码授权方式进行系统保护设置，人机界面简单明了适合现代化安防管理的需要。



    1.3b 网络键盘、控制矩阵系统：矩阵及网络键盘是为嵌入式硬盘录像机、视频服务器、网络摄像机、视频综合平台设计的的。为能够方便有效的操作对前端云台的控制及画面的调取。

1.4 后端显示部分：

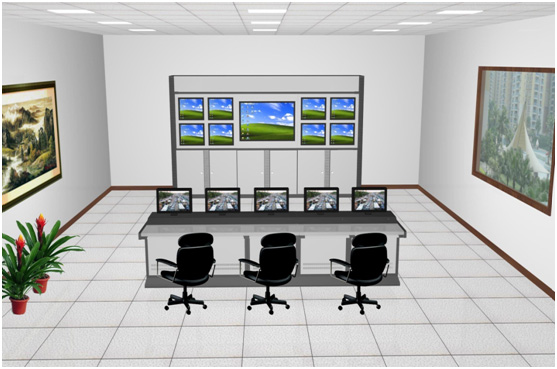

显示系统安装在监控中心控制机房内，主要由彩色监视器、液晶拼接墙等视频显示设备组成，是实现对摄像机视频信号再现图像的设备。本次系统设计为高清24寸液晶显示器。具有清晰度高、色彩还原好等特点。

第三章 系统主设备详细技术参数及指标

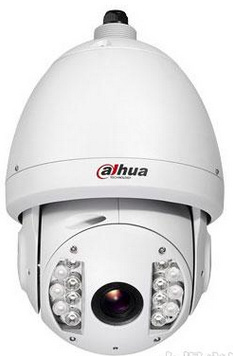

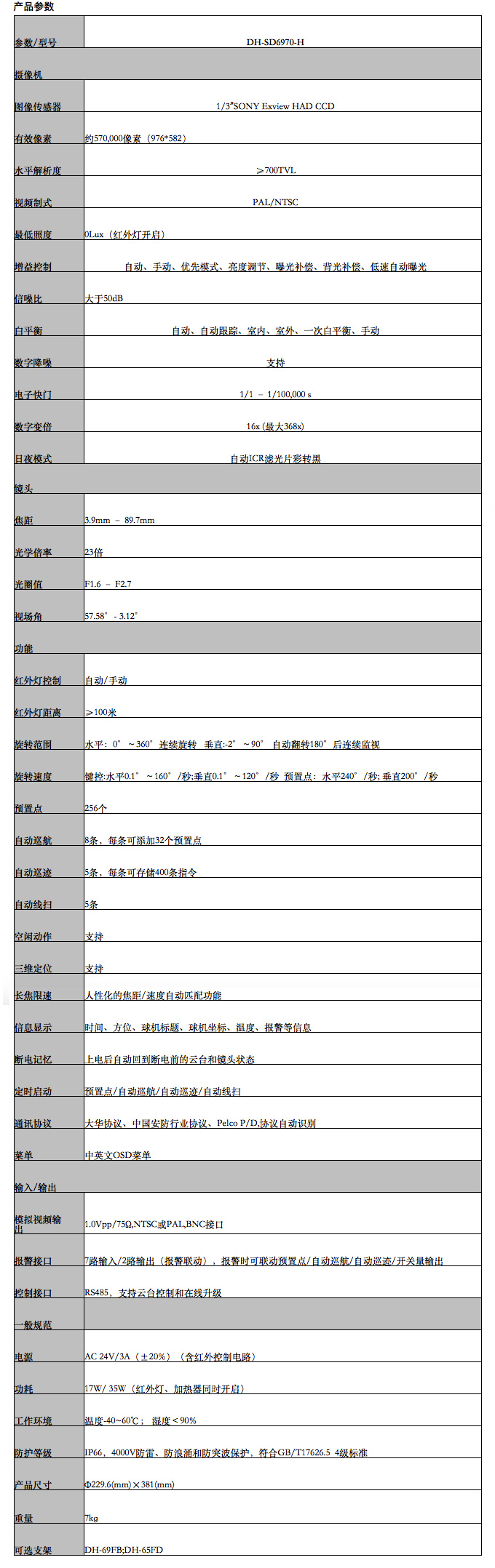

红外高速球

DH-SD6970-H

产品特点

◎  采用SONY高性能1/3” SONY Exview HAD CCD图像传感器，低照度环境的完美展现

◎  独特的数字降噪功能，夜间监视效果无与伦比

◎  高达700线的解像力，引领模拟高清时代

◎  23倍光学变倍，16倍数字变倍，总变倍率达到368倍

◎  内置红外灯补光，补光距离大于100米

◎  红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀

◎  防水快装接头，密闭防水，安装更快速

◎  中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大

◎  独特的三维定位功能，捕捉目标更方便、精准、快捷

◎  485远端升级功能，使维护成本更低

◎  功能扩展性强，与球机外围485设备集成为功能更强系统



红外枪机

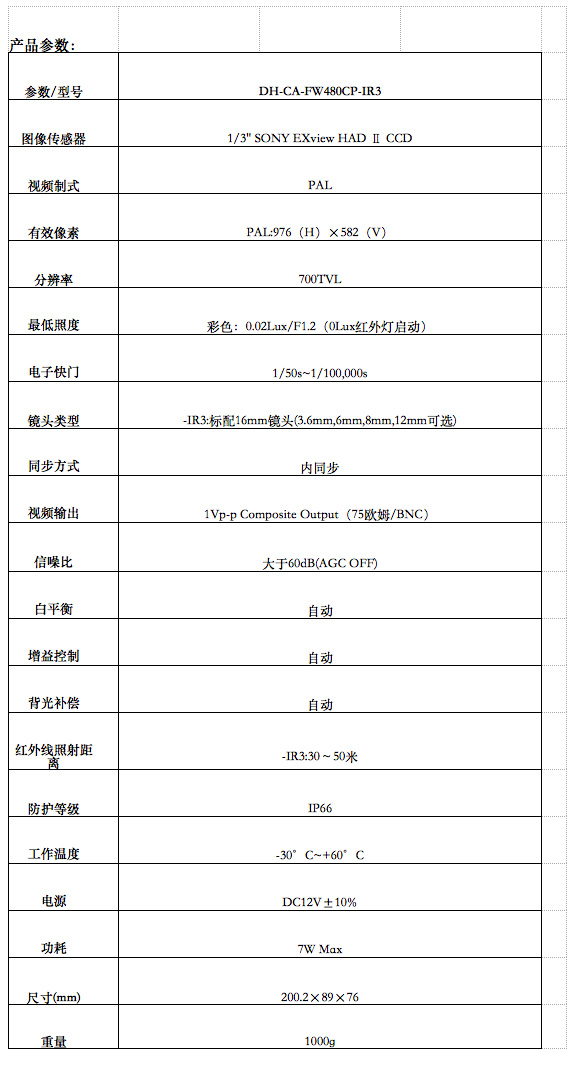

DH-CA-FW480CP-IR3

产品特点：

采用高性能SONY CCD；

采用全SONY 解决方案；

分辨率高，图像清晰、细腻；

支持自动彩转黑功能，实现昼夜监控；

符合IP66级防水设计,可靠性高；

支持自动电子增益功能，自动调节亮度；

有几种不同红外照射距离供选择

红外半球

DH-CA-DW480EP

产品特点：

分辨率高，图像清晰、细腻；

支持自动白平衡功能，色彩还原度高，图像逼真；

支持自动彩转黑功能，实现昼夜监控；

信噪比高，图像画面干净、悦目；

支持自动电子快门功能，适应不同监控环境；

支持自动电子增益功能，亮度自适应；

700线/480线采用采用先进的无光敏红外控制方案，红外效果突出

符合IP66级防水设计，可靠性高

产品参数：

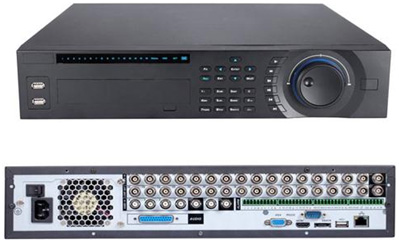

硬盘录像机

DH-DVRXX04HG-S

产品特点

◎  支持1080P高清预览；

◎  HDMI视频输出分辨率最高达1920×1080；

◎  VGA视频输出分辨率最高达1920×1080；

◎  支持TV、VGA、HDMI同步输出；

◎  所有模拟通道支持D1实时编码；

◎  支持智能行为分析扩展；

◎  采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；

◎  支持预览图像与回放图像的电子放大；

◎  支持按事件查询、回放、备份录像文件，支持图片本地回放与查询；

◎  支持录像回放时智能搜索功能；

◎  支持数字水印；

◎  支持一键开启录像功能；

◎  支持最大16路D1录像同步回放；

◎  支持录像定向存储；

◎  支持8个SATA接口；

◎  支持独立的eSATA备份，支持大华磁盘柜扩容；

◎  支持NTP（网络校时）、Email(邮件服务)、UPNP（通用即插即用）；

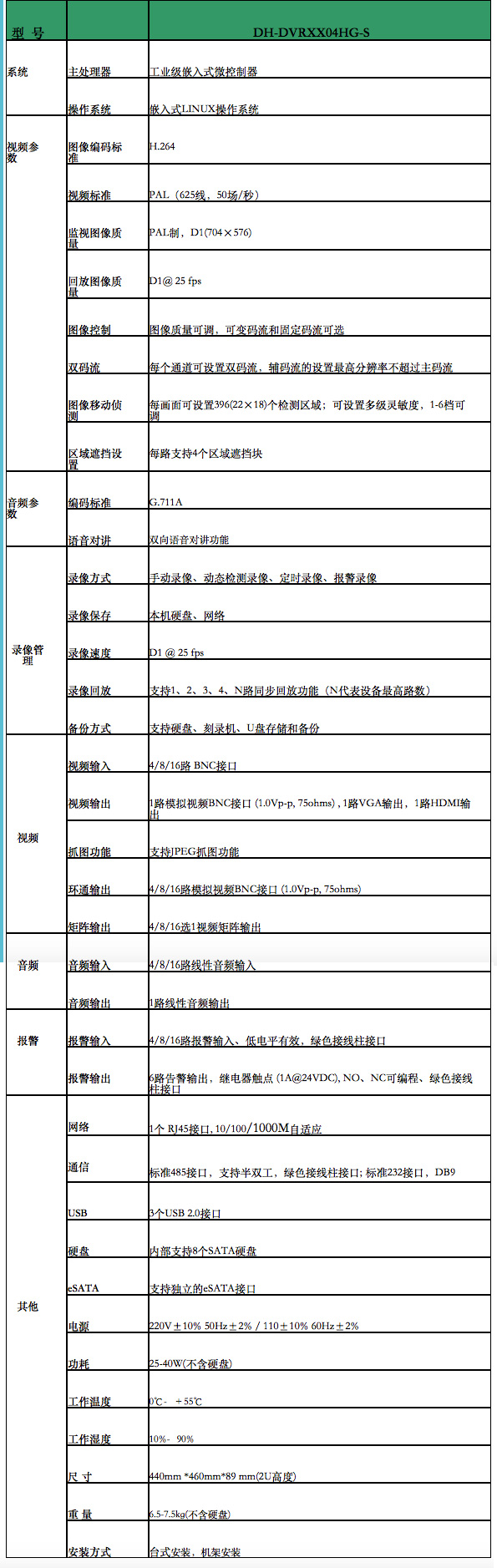

产品参数

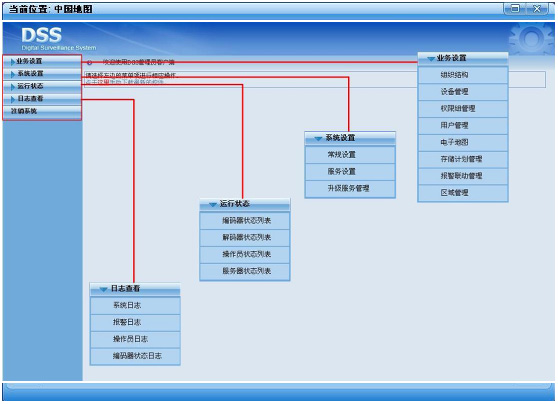

平台管理软件DSS

产品特点

Ø  适用于各种公众安全防范需求的场所，如大型的超市、商场、学校、社区等；

Ø  重点突出视频监控功能，配合设计多种异常情况报警；

Ø  设计重易用性和便捷性，满足通用化和非专业人士的使用需求；

Ø  多重预案管理设计，常规功能例行化，减少重复操作；

Ø  系统带自动维护功能，减少系统维护开销；

产品功能

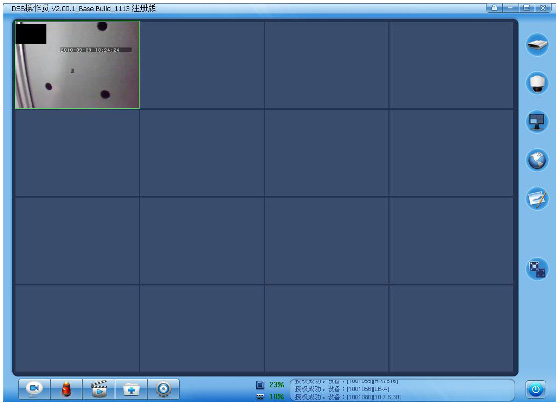

◎  实时监控

Ø  设备树、设备状态显示、组织结构陈列

Ø  多种模式画面分割、画面按比例显示

Ø  云镜控制、三维定位、鼠标模拟

Ø  图像颜色调节

Ø  语音对讲及语音广播

Ø  音频开关及音量调节

Ø  手动抓图、视频本地保存

Ø  监控任务与监控计划

Ø  视频实时发送上墙

Ø  视频多码流选择、图像显示模式选择

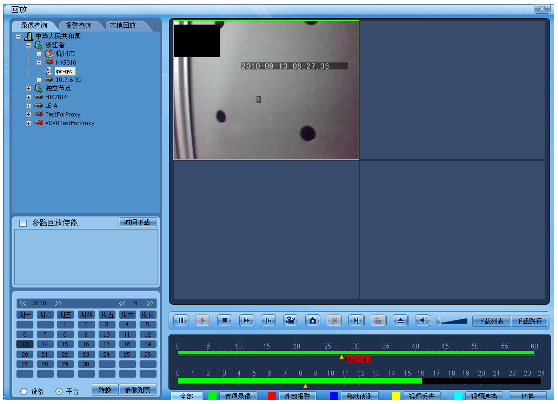

◎ 录像回放

Ø  支持中心录像、前端录像、本地录像及报警录像回放管理

Ø  客户端支持4路录像同步回放

Ø  支持多倍速快进、慢放、逐帧播放等多种回放控制

Ø  多种录像检索方式及图形化查询结果显示

Ø  录像高速批量下载和断点续传

Ø  录像多种显示模式

Ø  录像存储计划管理及批量管理

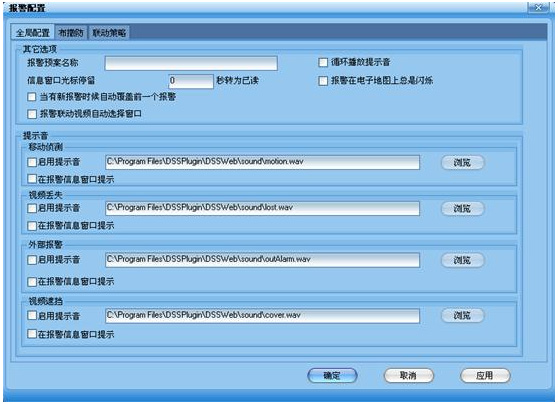

◎ 报警管理

Ø  视频丢失、视频遮挡、动态监测、外部报警等多种报警触发方式

Ø  报警联动视频、录像、上墙、声光、信息提示、地图等多种常用方式

Ø  报警预案及报警计划设置

Ø  报警日志记录、可查

◎ 电子地图

Ø  地图浏览，放大、缩小拖动等地图常规操作

Ø  地图上部署设备（视频类及卡口类）

Ø  框选同时打开多路视频或者图片

Ø  地图上设备及报警状态提示

Ø  电子地图分屏显示

◎ 管理功能

Ø  用户管理、用户权限管理、用户状态实时查询

Ø  设备管理、设备权限管理、设备状态查询等

Ø  系统组织结构管理、权限组设置等

Ø  系统存储计划管理

Ø  告警联动管理

Ø  服务管理、服务状态监控

Ø  常规管理、系统升级

Ø  系统日志

第四章 周边防范系统

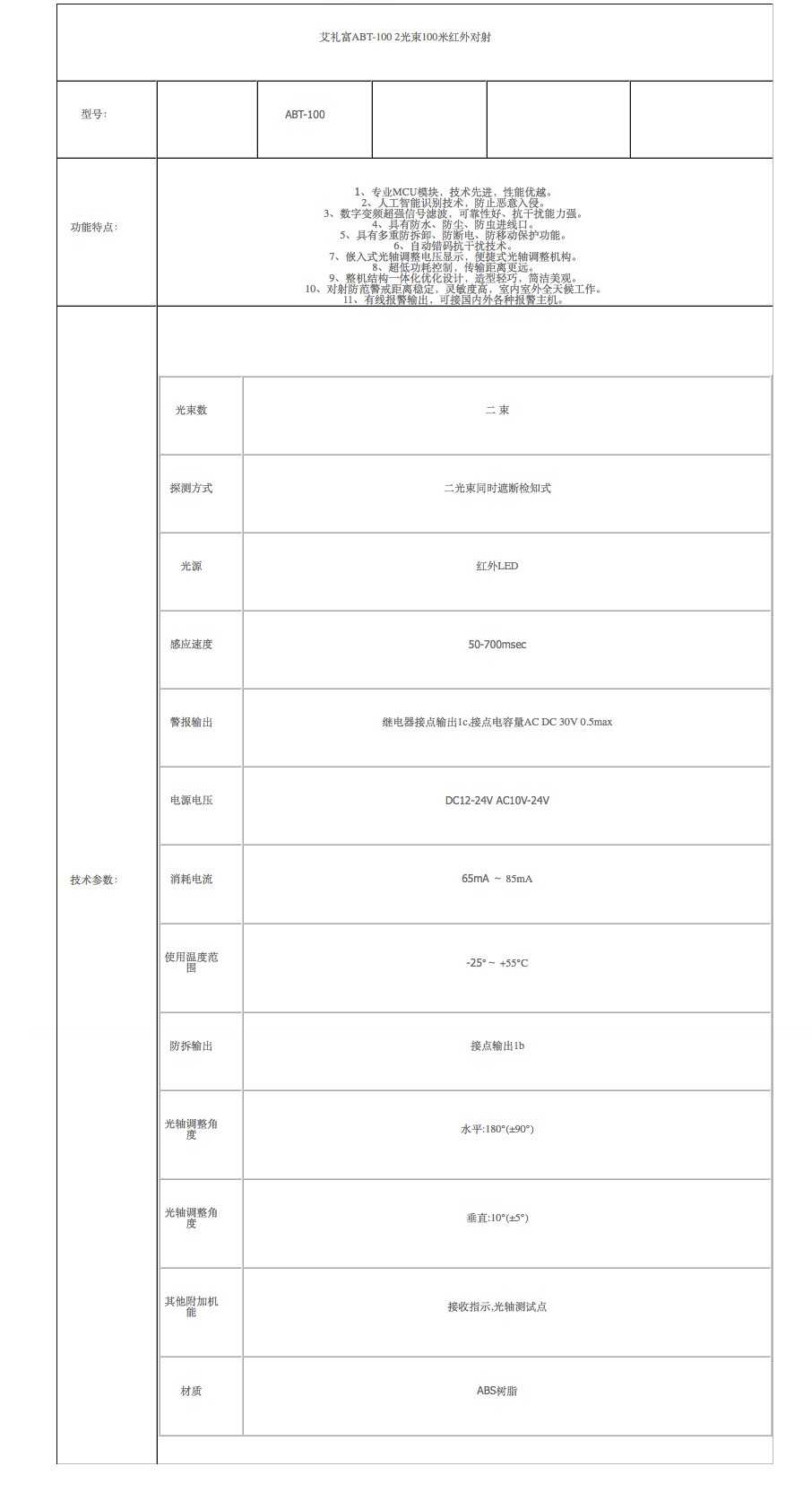

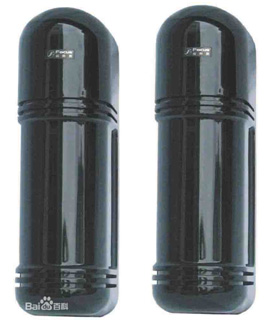

随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会诸多的不安定因素，治安形势日趋严峻，刑事案件特别是入室窃、抢劫等发案率增加。因此，国家有关部门提出对社会治安进行综合治理，并把创建安全文明社区作为其中一项重要内容。同时，为了进一步规范住宅社区智能化建设，建设部特别制定了智能社区的等级标准，按照其要求智能社区必须具有周界安全防范、信息管理、物业管理、信息网络等子系统。因此，社区安防系统建设已逐渐纳入许多社区建设的必备项目中了。在本次项目里，我公司推荐使用数字化红外电子对射系统做为小区周边防范系统。这套系统具有以下几套优势：

1、采用红外波段的射束，人视觉不可见，具有隐蔽的防卫方式：使入侵者在不知不觉中触警。

2、传统型主动红外入侵探测器防范面低，易存在盲区或死角。多光束远距离红外线幕墙产品不存在盲区和死角。

3、完备的防卫能力：入侵者无法以快速跳跃（能够实现≥20ms触发报警的产品才具有此项功能）、匍伏或其它动作通过隐形红外防卫射束网的防范 范围。

4、良好的抗干扰特性：采用阻断所有红外脉冲编码射束为报警触发条件，当昆虫、落叶或小动物等通过红外防卫射束网时，由于不能完全遮断全部红外脉冲编码射束所以不会产生误报警。

5、严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。

6、可全天侯工作。执行国家标准GB10408.4——2000 主动红外入侵探测器)室外用：主动红外入侵探测器的最大射束距离应是制造厂规定的探测距离的6倍以上”的规定，以抗御雨、雾、霾、强烈水蒸气、强烈阳光对于射束的衰减，抗御大风（特别是侧向大风）吹而引起射束的偏移等不良天气及气象条件干扰。
